概述

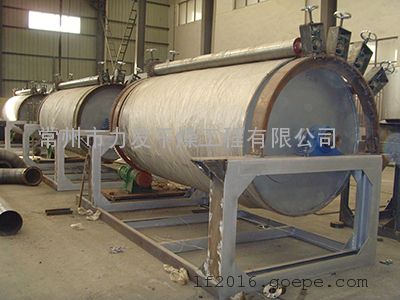

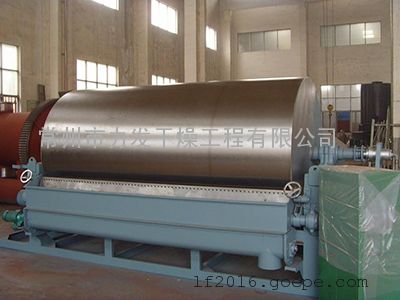

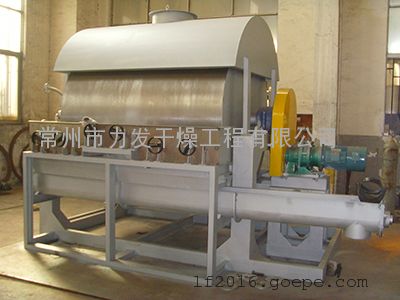

滚筒刮板干燥设备是附在回转的滚筒筒体上液相物料以热传导的方式进行连续操作的干燥设备器。根据物料性质选用上加料形式,料液同布料装置在低压辊作用下在一定的转速回转的加热滚筒外壁上产生料膜,被连续通入的加热介质(水蒸汽或导热油)的热滚筒壁所加热,料膜被干燥后经刮刀刮下,产品经螺旋输送等输送装置输送到产品贮藏后进行包装。废气直接或由除尘后排入高气。
上加料滚筒刮板干燥设备主要经滚筒(包含圆柱形筒体、端盖、端轴及轴承等),布膜装置(包含布料管,低压辊等)、刮料装置(包含刮刀、支持架有压力调节器等)、传动装置(包含电机、减速装置等),加热介质(水蒸汽或导热油)的进出及排液装置,以及产品输送装置等组成。
2.0 主要技术参数
2.1 机器制造特性:
1 滚筒镀铬,或不锈钢 客户选择
2 供料方式 离心泵
3 布料方式 下浸液带温布料
4 干燥系统形式 开式系统
5 产品收集方式 螺旋输送机收集流出
6 尾气处理方式 含湿尾气引风机流出
2.2 操作参数:
1 机器型号 TG-1900*3000
2 干燥滚筒尺寸 Φ1900×3000mm
3 干燥滚筒数量 1只
4 滚筒面积 18㎡
3.0 主要配置明细表
1 料液槽 安装在滚筒下部,浸液布料 含进料口、溢流口、排污口等 料液槽可升降,大度可调节
材质:镀铬不锈钢,强化筋:碳钢 加热方式:蒸汽。 1台
2 滚筒 滚筒尺寸φ1900×3000mm 采用压力:≤0.7MPa 滚筒表面镀硬铬 滚筒外接触表面粗糙度Ra0.5 材质:筒体碳钢,轴头16Mn 1只
3 机架 整体框架结构 底架使用方管制作 材质:碳钢制作 1台
4 刮刀系统 长度3020mm,手动控制系统 整体刀架,夹具,弹簧压紧装置,支架。 材质:刮刀专用合金钢,刀架316L 1组
5 传动系统 电机,减速机 变频调速,包含电机支架 11Kw 1台
6 轴承座 配套调心滚子轴承 2组
7 旋转接头 专用双向旋转接头 1组
8 虹吸管 专用弹簧定位 材质:SUS304不锈钢 1组
9 螺旋出料机 材质:SUS316L不锈钢 2.2KW 1只
10 排风罩 顶置排风罩,大度可调节 中间排湿口Φ300mm 材质:SUS316L不锈钢 1组
11 排湿风机 小压轴流风机 0.55Kw 1台
12 控制柜 机器集中控制,现场控制柜 材质:碳钢喷塑 1台
